Блок сигнализации положения реостатный БСПР-10М1

Назначение

Блок сигнализации положения реостатный БСПР-10М1 предназначен для преобразования положения выходного органа электрического исполнительного механизма в пропорциональный электрический сигнал и выдачи дискретного сигнала на блокирование или ограничение перемещения выходного органа в крайних или промежуточных положениях. Для визуального наблюдения положения выходного органа механизма БСПР может иметь указатель положения в виде шкалы со стрелкой.

Условия эксплуатации

Климатическое исполнение «У», категория размещения «2»:

• температура окружающего воздуха от 243,15 до 323,15 К (от минус 30 до плюс 50°С);
• относительная влажность окружающего воздуха до 95% при температуре 308,15 К (35°С) и более низких температурах без конденсации влаги.

Климатическое исполнение «Т», категория размещения «2»:

• температура окружающего воздуха от 263,15 до 323,15 К (от минус 10 до плюс 50°С);
• относительная влажность окружающего воздуха до 100% при температуре 308,15 K (35°С) и более низких температурах с конденсацией влаги.

Технические характеристики

1. Параметры реостата, применяемого в БСПР: БСПР-10М1 - резистор ПП3-44 100 (150) Ω + 1% / 100 (150) Ω + 1%, 0,5 Вт.
   Напряжение питания блока БСПР-10М не должно превышать 7 В постоянного или переменного тока. Число поворотов подвижной системы - не менее 10⋅106.
   Величина тока, проходящего через подвижный контакт резистора БСПР-10М не должна превышать 5 мA.
2. Входной сигнал БСПР:
   • Угол поворота вала БСПР в диапазоне (0-0,25)° и (0-0,63)°.
3. Конструкция блока БКВ, являющегося одним из составных частей БСПР, допускает круговое вращение вала.
4. Выходной сигнал БСПР - изменение сопротивления в диапазоне: (0 - 100 (150)) Ω.
5. Нелинейность выходного сигнала БСПР - до +2% от максимального значения выходного сигнала.
6. Вариации выходного сигнала до 0,5% от максимального значения выходного сигнала.
7. Дифференциальный ход микровыключателей до 30 угла поворота вала блока.
8. Микровыключатели допускают коммутацию:
   • от 5 мA до 1 А при постоянном напряжении 24 и 48 В;
   • от 20 до 500 мA при переменном напряжении 220 В частоты 50 или 60 Гц.
9. Масса БСПР - не более 0,3 кг.

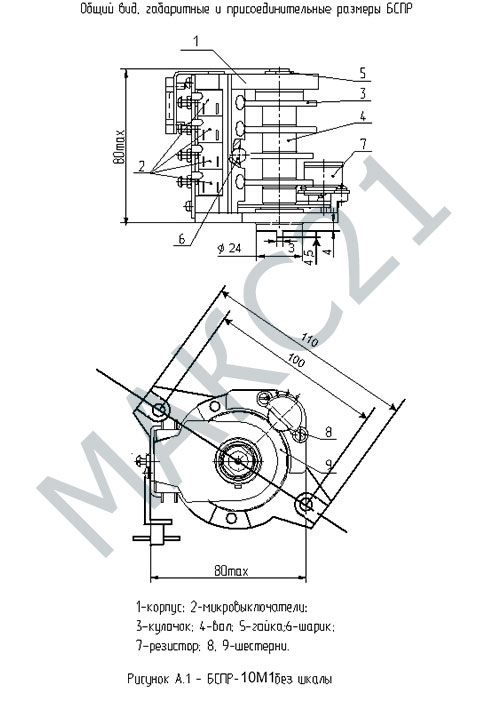

Габаритные и установочные размеры
