Назначение

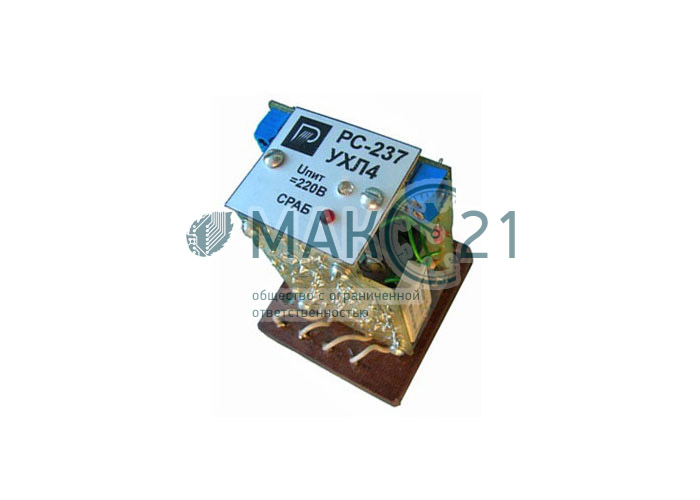

Полупроводниковый нуль-индикатор РС-237 предназначен для применения в схемах сравнения панелей релейной защиты (ПЗ-2, ПЗ-5, ЭПЗ-1636) вместо магнитоэлектрических реле М237/054, М237/055.

РС-237М устанавливается на штатное место вместо реле и не требует дополнительного монтажа кроме подключения проводов питания к клеммам оперативного напряжения.

Состоит из полупроводникового нуль-индикатора и блока питания, выполненые на отдельных платах.

Практически отсутствует вибрация и залипание контактов, высокая устойчивостью к вибрации и ударам.

Технические характеристики

  1. Напряжение питания номинальное - 220 В.
  2. Рабочее напряжение питания - 85...245 В.
  3. Реле не срабатывают ложно при подаче и снятии оперативного питания.
  4. Время срабатывания при подаче прямоугольного сигнала от 0 до 200 мВ не более 60 мс.
  5. Исполнение выходных контактов: реле "срабатывание" - 1з, реле "готовность" - 1п.
  6. Параметры выходных контактов:
    • коммутационная способность в цепях постоянного тока при напряжении 70-250 В и постоянной времени более 0,005 с - 10 Вт;
    • минимальный ток контактов при напряжении не ниже 60 В - 0,005 А;
    • длительно допустимый ток контактов - 5 А;
    • коммутационная износостойкость не менее - 12500 циклов;
    • механическая износостойкость - 1000000 циклов;
  7. Интервал рабочих температур - от -20 до +55°С;
  8. Масса не более 0,2 кг.
