Назначение

Механизмы сигнализации положения МСП-1/хМ предназначены для преобразования числа оборотов вала в пропорциональный унифицированный электрический сигнал постоянного тока по ГОСТ 26.011, сигнализации промежуточных и блокирования крайних положений выходного вала исполнительного механизма (регулирующего устройства), а также местного указания текущего положения исполнительного механизма.

Для реализации всех указанных функций в механизме установлен цифровой датчик БДЦ-1.

Механизмы являются комплектующим изделием Государственной системы промышленных приборов и средств автоматизации (ГСП) в системах автоматического регулирования технологическими процессами (АСУ ТП) в соответствии с командными сигналами автоматических и управляющих устройств.

Механизмы устанавливаются в многооборотных исполнительных механизмах типа МЭМ ГОСТ 7192 и другом технологическом оборудовании и регулирующей арматуре со встроенным электрическим приводом, имеющим многооборотный характер исполняемой функции.

Механизмы имеют климатическое исполнение У2, Т2 и степень защиты IP54 категории оболочки 2 по ГОСТ 14254.

Механизмы не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушения покрытий, изоляции и материалов и во взрывоопасных средах.

Условия эксплуатации

Условия эксплуатации Исполнение
У2 Т2
Температура окружающего воздуха, °С -30...+60 -10...+60
Относительная влажность воздуха, % 30...95 30...98
при температуре, °С до 35 до 35
Частота вибрации, Гц до 25 до 25
амплитуда вибросмещения, мм до 0,1 до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m до 400 до 400

Технические характеристики

  1. входной сигнал - число оборотов входного вала (два диапазона по исполнениям: 1-23 и 24-525 оборотов; для однооборотного входного сигнала исполнения 0...90° и 0...225°);
  2. скорость вращения входного вала до 160 об/мин;
  3. преобразование входного сигнала в пропорциональный выходной унифицированный электрический сигнал постоянного тока 4...20мА;
  4. погрешность преобразования входного сигнала не более 1,5%;
  5. гистерезис выходного сигнала не более 1% от диапазона входного сигнала;
  6. цифровая местная индикация положения выходного органа исполнительного механизма (регулирующего устройства) в процентах от диапазона входного сигнала;
  7. самоконтроль работоспособности электрической схемы и выдача на индикатор сигнала «Неисправность»;
  8. индикация направления вращения выходного вала исполнительного (регулирующего) устройства (больше/меньше);
  9. формирование сигналов при достижении виртуальных (запрограммированных) промежуточных или конечных «открыто/закрыто» положений (уставки) выходного вала исполнительного устройства;
  10. электрическое питание 24В постоянного тока (исполнения МСП-1/1М) или ~220В переменного тока (исполнения МСП-1/2М);
  11. потребляемая мощность не более 7ВА;
  12. масса 2,7 кг.

Датчик БДЦ-1 имеет четырёхразрядный цифровой дисплей.

Диапазон входного сигнала настраивается программно. Промежуточные и концевые положения выходного вала исполнительного механизма (регулирующего устройства) устанавливаются в виде дискретных уставок, которые отслеживают текущий сигнал датчика положения. Уставки записываются программно в энергонезависимой памяти.

Настройка всех параметров осуществляется четырёхкнопочной клавиатурой на датчике БДЦ-1 или с переносного пульта настройки и встроенного в датчик дисплея.

При отсутствии основного питания на блоке МСП-1/хМ определить положение выходного вала исполнительного механизма (регулирующего устройства) можно на цифровом индикаторе датчика при подключении переносного пульта к механизму МСП-1/хМ.

Конструкция

Механизм имеет металлический литой алюминиевый корпус. В корпусе имеется смотровое окно для считывания информации на цифровом дисплее датчика БДЦ-1. Под съёмной крышкой на верхней плате датчика БДЦ-1 расположены кнопки настройки и цифровой дисплей.

Сочленение входного вала с исполнительным механизмом производится с помощью шлица на торце входного вала (короткий вал) или через дополнительный фланец (длинный вал).

По присоединительным размерам механизм МСП-1/хМ полностью идентичен выпускаемому механизму МСП-1.

Механизм изготавливается в четырёх исполнениях:

Исполнение Напряжения питания Входной сигнал Наличие фланца Положение индикатора
МСП-1/1М-1 =24В 1-23 об есть х=0 сверху
МСП-1/1М-2 =24В 1-23 об нет х=1 сбоку
МСП-1/1М-3 =24В 24-525 об есть х=0 сверху
МСП-1/1М-4 =24В 24-525 об нет х=1 сбоку
МСП-1/2М-1 ≈220В 1-23 об есть х=0 сверху
МСП-1/2М-2 ≈220В 1-23 об нет х=1 сбоку
МСП-1/2М-3 ≈220В 24-525 об есть х=0 сверху
МСП-1/2М-4 ≈220В 24-525 об нет х=1 сбоку

Подключение внешних электрических цепей производится через разъём РП10-30.

Монтаж

Крепление механизма сигнализации положения МСП-1/хМ к исполнительному механизму (регулирующему устройству) производиться четырьмя болтами М8 на посадочный центрирующий диаметр 32 мм.

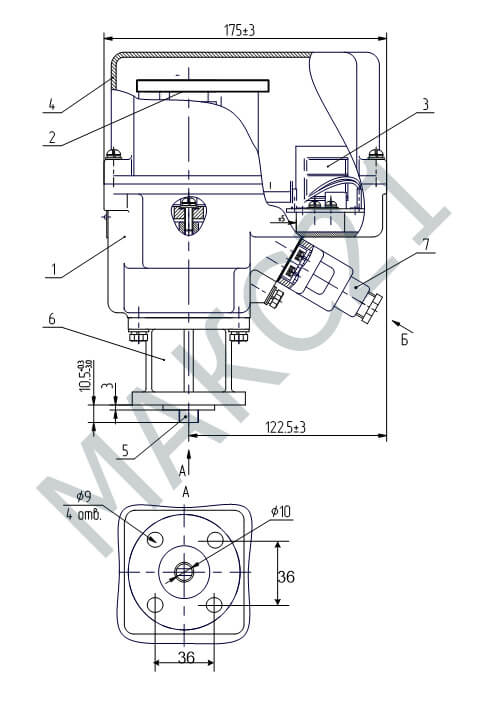

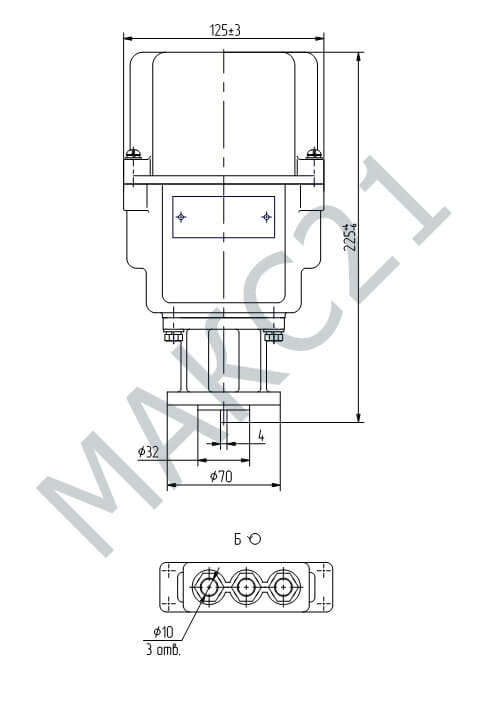

Габаритные и установочные размеры

Габаритные размеры механизма - 128 х 178 х 228 мм.
