Назначение

Пускатель предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трехфазные электродвигатели.

Область применения: системы автоматического регулирования технологическими процессами в энергетической и других отраслях промышленности.

Условия эксплуатации

Условия эксплуатации Исполнение
УХЛ4.2
Температура окружающего воздуха, °С +5...+50
Относительная влажность воздуха, % 30...80
при температуре, °С до 35
атмосферное давление, мм рт.ст. 630...800
Частота вибрации, Гц до 25
амплитуда вибросмещения, мм до 0,01
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m до 400

Технические характеристики

Виды входных сигналов, пределы их изменения, номера входных контактов приведены в таблице 2:

Таблица 2
Номера контактов Входные сигналы Величина напряжения на контактах
ВключеноОтключено
8-7 Входной сигнал управления от регулятора 4-20 mA от 4 mA до 20 mA от 0 mA до 4 mA
от 20 mA до ∞
10-11 Входной сигнал управления от датчика БД-10(М) от 4 mA до 20 mA от 0 mA до 4 mA
от 20 mA до ∞
13-14 Входной сигнал от «S1», КВО 24V DC 8V DC
12-14 Входной сигнал от «S2», КВ3 24V DC 8V DC
  1. Электрическое питание пускателя – трехфазная сеть переменного тока с номинальным напряжением 220/380 V с частотой 50 Hz и нейтралью. Допустимое отклонение напряжения питания от номинального - от -15 до +10%. Несимметрия трехфазной системы – не более 5%.
  2. Входное сопротивление пускателя - 25 Ω.
  3. Максимальный коммутируемый ток - 9А.
  4. Динамические характеристики пускателя:
    • быстродействие (время запаздывания коммутации выходных ключей при подаче или снятии управляющего сигнала) не более 0,5 сек;
    • зона нечувствительности 0,5-2mA, 0-10%.
  5. Мощность, потребляемая пускателем при отсутствии сигнала управления, не более 7W.
  6. Норма средней наработки на отказ с учетом технического обслуживания, регламентируемого настоящим руководством 100000 h.
  7. Средний срок службы пускателя - 10 лет.
  8. Масса пускателя не более 2 кг.

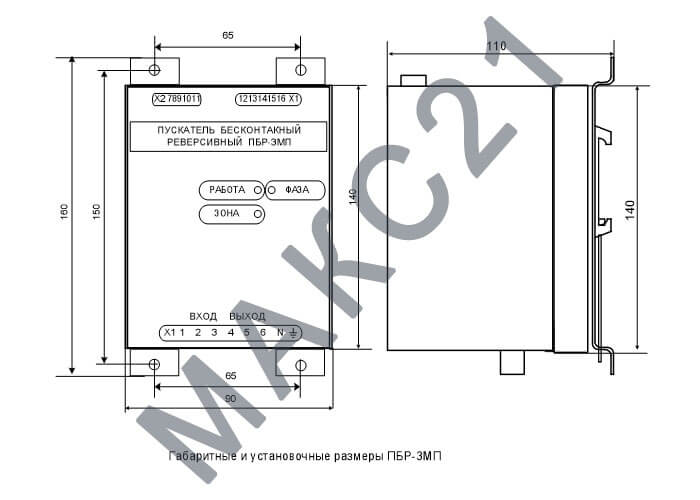

Габаритные и установочные размеры

Техническое обслуживание

Специального технического обслуживания пускатель не требует. Для обеспечения нормальной работы рекомендуется выполнять в установленные сроки следующие мероприятия:

  • ежедневно проверять правильность действия в составе систем автоматического регулирования по показаниям контрольно-измерительных приборов, фиксирующих протекание технологического процесса;
  • ежемесячно при выключенном напряжении питания проверять надежность внешних электрических соединений и очищать поверхность пускателя от загрязнения;
  • в период капитального ремонта основного оборудования и/или раз в два года и после ремонта пускателя проводить проверку.

Правила хранения и траспортировки

Пускатель должен храниться в сухом отапливаемом помещении при температуре окружающего воздуха от +5 до +40°С и относительной влажности до 80% при 25°С.

Воздух в помещении не должен содержать пыль или примеси агрессивных паров и газов.

Допускается транспортировать пускатель в заводской упаковке любым видом транспорта с защитой от дождя и снега на любое расстояние без ограничения скорости при температуре окружающего воздуха от -50 до +50°С.

Транспортирование самолетом должно производиться в отапливаемых герметизированных отсеках.
